Пример конфигурации среды с несколькими зонами доступности

На этой странице мы предоставим пример конфигурации, которую можно использовать в рабочих окружениях с несколькими зонами доступности.

Это будет расширенная и более конкретная версия статьи про Пример маршрутизируемого окружения, поэтому ожидается, что вы знакомы с определенными там концепциями и подходами.

Чтобы лучше понять, почему некоторые параметры конфигурации были применены в примерах, рекомендуется также просмотреть Настройка inventory

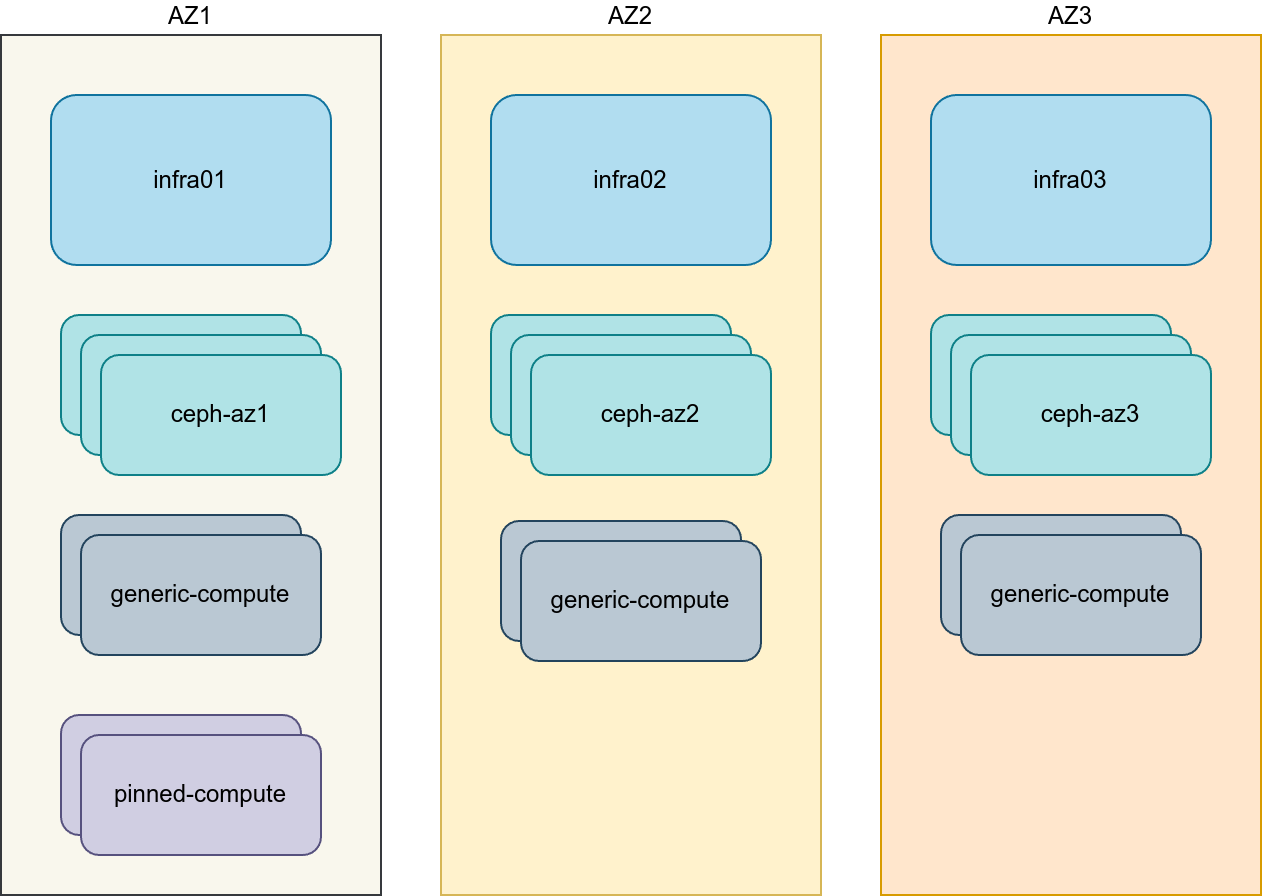

Общая схема

В приведенном ниже примере были приняты следующие проектные решения:

• Три зоны доступности (AZ)

• Три инфраструктурных (управляющих) хоста, каждый хост размещен в отдельной зоне доступности

• Восемь вычислительных хостов, 2 вычислительных хоста в каждой зоне доступности. Первая зона доступности имеет два дополнительных вычислительных хоста для привязки CPU.

• Три кластера хранения Ceph, подготовленные с помощью Ceph Ansible.

• Вычислительные хосты действуют как шлюзы OVN

• Туннельные сети, доступные между зонами доступности

• Публичные API, внешние сети OpenStack и сети управления представлены в виде растянутых сетей L2 между зонами доступности.

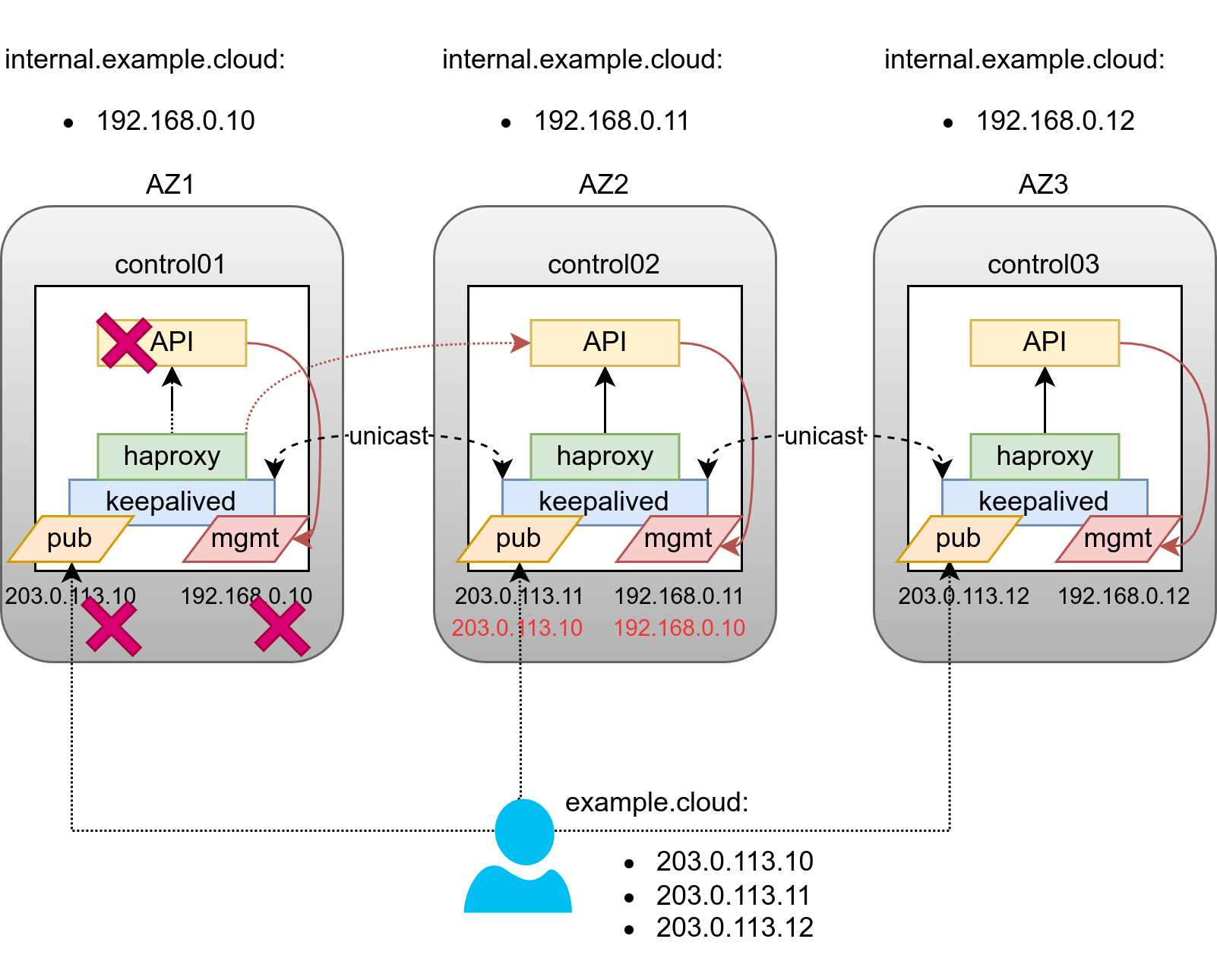

Балансировка нагрузки

Балансировщик нагрузки (HAProxy) обычно развертывается на хостах инфраструктуры. Поскольку хосты инфраструктуры распределены по зонам доступности, нам необходимо разработать более сложную конструкцию, направленную на решение следующих проблем:

• Выдерживание отказа одной зоны доступности

• Уменьшение объема трафика между зонами доступности

• Распределение нагрузки по зонам доступности

Для решения этих проблем были внесены следующие изменения в базовую конструкцию:

• Использован DNS Round Robin (запись A/AAAA на каждую зону доступности) для публичного API

• Define Internal API FQDN through /etc/hosts overrides, which are unique per Availability Zone

• Определены 6 инстансов Keepalived: 3 для публичных и 3 для внутренних виртуальных IP-адресов (VIP)

• Выполнена проверка того, что HAProxy отдает приоритет бэкенду из собственной зоны доступности над «удалёнными»

В примере также развертывается HAProxy с Keepalived в их собственных контейнерах LXC в отличие от более традиционного развертывания в виде службы. Вы можете проверить HAProxy и Keepalived внутри LXC контейнеров для получения более подробной информации о том, как это сделать.

Сложности проектирования систем хранения

Существует множество сложностей, связанных с организацией хранения, когда хранилище не распределено между зонами доступности.

Во-первых, в каждой зоне доступности имеется только один контроллер, тогда как для обеспечения высокой доступности необходимо запускать несколько копий cinder_volume для каждого хранилища. Поскольку cinder_volume нуждается в доступе к сети хранения данных, одним из лучших мест для его размещения являются хосты ceph_mon.

Ещё одна проблема — организация общего хранилища для образов Glance, поскольку rbd больше нельзя использовать согласованно. Хотя интерфейс импорта Glance, совместимый с другими системами, можно использовать для синхронизации образов между бэкендами rbd, на самом деле не все клиенты и сервисы могут работать с import API Glance <https://docs.openstack.org/api-ref/image/v2/#interoperable-image-import>`. Одним из наиболее очевидных решений здесь может быть использование API Swift при настройке политики Ceph RadosGW для репликации хранилища между независимыми инстансами, расположенными в их зонах доступности.

Last, but not the least complication is Nova scheduling when cross_az_attach is disabled. As Nova will not add an Availability Zone to instances request_specs when an instance is created from a volume directly, on the contrary to creating volume manually in advance and supplying volume UUID to the instance create API call. The problem with that behavior, is that Nova will attempt to Live Migrate or re-schedule instances without an Availability Zone in request_specs to other AZs, which will result in failure, as cross_az_attach is disabled. You can read more about this in a Nova bug report. In order to work around this Bug you need to set a default_schedule_zone for Nova and Cinder, which will ensure AZ always being defined in request_specs. You can also go further and define an actual Availability Zone as default_schedule_zone, making each controller to have its own default. As Load Balancer will attempt to send requests only to «local» backends first, this approach does work to distribute new VMs across all AZs when user does not supply AZ explicitly. Otherwise, the «default» AZ will be accepting significantly more new signups.

Примеры конфигурации

Настройка сети

Распределение сетевых CIDR/VLAN

Следующие CIDR назначения используются для данного окружения.

Сеть	CIDR	VLAN
Управляющая сеть	172.29.236.0/22	10
Сеть хранения данных AZ1	172.29.244.0/24	20
Туннельная сеть AZ1 (Geneve)	172.29.240.0/24	30
Сеть хранения данных AZ2	172.29.245.0/24	21
Туннельная сеть AZ2 (Geneve)	172.29.241.0/24	31
Сеть хранения данных AZ3	172.29.246.0/24	22
Туннельная сеть AZ3 (Geneve)	172.29.242.0/24	32
VIP публичного API	203.0.113.0/28	400

Назначения IP

Следующие имена хостов и IP адреса используются для данного окружения.

Имя сервера	Управляющий IP	IP туннеля (Geneve)	IP хранилища
infra1	172.29.236.11
infra2	172.29.236.12
infra3	172.29.236.13
az1_ceph1	172.29.237.201		172.29.244.201
az1_ceph2	172.29.237.202		172.29.244.202
az1_ceph3	172.29.237.203		172.29.244.203
az2_ceph1	172.29.238.201		172.29.245.201
az2_ceph2	172.29.238.202		172.29.245.202
az2_ceph3	172.29.238.203		172.29.245.203
az3_ceph1	172.29.239.201		172.29.246.201
az3_ceph2	172.29.239.202		172.29.246.202
az3_ceph3	172.29.239.203		172.29.246.203
az1_compute1	172.29.237.11	172.29.240.11	172.29.244.11
az1_compute2	172.29.237.12	172.29.240.12	172.29.244.12
az1_pin_compute1	172.29.237.13	172.29.240.13	172.29.244.13
az1_pin_compute2	172.29.237.14	172.29.240.14	172.29.244.14
az2_compute1	172.29.238.11	172.29.241.11	172.29.245.11
az2_compute2	172.29.238.12	172.29.241.12	172.29.245.12
az3_compute1	172.29.239.11	172.29.242.11	172.29.246.11
az3_compute3	172.29.239.12	172.29.242.12	172.29.246.12

Настройка сети сервера

Для каждого хоста требуется реализация правильных сетевых мостов. В этом примере мы используем роль systemd_networkd, которая выполняет настройку для нас во время выполнения openstack_hosts. Она создает все необходимые vlan и мосты. Единственное предварительное требование — иметь подключение к хосту через SSH, доступное для Ansible для управления хостом.

Примечание

В примере предполагается, что шлюз по умолчанию установлен через интерфейс bond0, который объединяет ссылки eth0 и eth1. Если в вашей среде нет eth0, но вместо этого есть p1p1 или какое-либо другое имя интерфейса, убедитесь, что ссылки на eth0 заменены соответствующим именем. То же самое относится к дополнительным сетевым интерфейсам

---
# VLAN Mappings
_az_vlan_mappings:
  az1:
    management: 10
    storage: 20
    tunnel: 30
    public-api: 400
  az2:
    management: 10
    storage: 21
    tunnel: 31
    public-api: 400
  az3:
    management: 10
    storage: 22
    tunnel: 32
    public-api: 400

# Bonding interfaces
_bond0_interfaces:
  - eth0
  - eth1

# NETDEV defenition
_systemd_networkd_default_devices:
  - NetDev:
      Name: vlan-mgmt
      Kind: vlan
    VLAN:
      Id: "{{ _az_vlan_mappings[az_name]['management'] }}"
    filename: 10-openstack-vlan-mgmt
  - NetDev:
      Name: bond0
      Kind: bond
    Bond:
      Mode: 802.3ad
      TransmitHashPolicy: layer3+4
      LACPTransmitRate: fast
      MIIMonitorSec: 100
    filename: 05-general-bond0
  - NetDev:
      Name: "{{ management_bridge }}"
      Kind: bridge
    Bridge:
      ForwardDelaySec: 0
      HelloTimeSec: 2
      MaxAgeSec: 12
      STP: off
    filename: "11-openstack-{{ management_bridge }}"

_systemd_networkd_storage_devices:
  - NetDev:
      Name: vlan-stor
      Kind: vlan
    VLAN:
      Id: "{{ _az_vlan_mappings[az_name]['storage'] }}"
    filename: 12-openstack-vlan-stor
  - NetDev:
      Name: br-storage
      Kind: bridge
    Bridge:
      ForwardDelaySec: 0
      HelloTimeSec: 2
      MaxAgeSec: 12
      STP: off
    filename: 13-openstack-br-storage

_systemd_networkd_tunnel_devices:
  - NetDev:
      Name: vlan-tunnel
      Kind: vlan
    VLAN:
      Id: "{{ _az_vlan_mappings[az_name]['tunnel'] }}"
    filename: 16-openstack-vlan-tunnel

_systemd_networkd_pub_api_devices:
  - NetDev:
      Name: vlan-public-api
      Kind: vlan
    VLAN:
      Id: "{{ _az_vlan_mappings[az_name]['public-api'] }}"
    filename: 17-openstack-vlan-public-api
  - NetDev:
      Name: br-public-api
      Kind: bridge
    Bridge:
      ForwardDelaySec: 0
      HelloTimeSec: 2
      MaxAgeSec: 12
      STP: off
    filename: 18-openstack-br-public-api

openstack_hosts_systemd_networkd_devices: |-
  {% set devices = [] %}
  {% if is_metal %}
  {%   set _ = devices.extend(_systemd_networkd_default_devices) %}
  {%   if inventory_hostname in (groups['compute_hosts'] + groups['storage_hosts']) %}
  {%     set _ = devices.extend(_systemd_networkd_storage_devices) %}
  {%   endif %}
  {%   if inventory_hostname in (groups[az_name ~ '_ceph_mon_hosts'] + groups[az_name ~ '_ceph_osd_hosts']) %}
  {%     set _ = devices.extend(_systemd_networkd_cluster_devices) %}
  {%   endif %}
  {%   if inventory_hostname in groups['compute_hosts'] %}
  {%     set _ = devices.extend(_systemd_networkd_tunnel_devices) %}
  {%   endif %}
  {%   if inventory_hostname in groups['haproxy_hosts'] %}
  {%     set _ = devices.extend(_systemd_networkd_pub_api_devices) %}
  {%   endif %}
  {% endif %}
  {{ devices }}

# NETWORK definition

# NOTE: this can work only in case management network has the same netmask as all other networks
#       while in example manaement is /22 while rest are /24
# _management_rank: "{{ management_address | ansible.utils.ipsubnet(hostvars[inventory_hostname]['cidr_networks']['management']) }}"
_management_rank: "{{ (management_address | split('.'))[-1] }}"

# NOTE: `05` is prefixed to filename to have precedence over netplan
_systemd_networkd_bonded_networks: |-
  {% set struct = [] %}
  {% for interface in _bond0_interfaces %}
  {%   set interface_data = ansible_facts[interface | replace('-', '_')] %}
  {%   set _ = struct.append({
                'interface': interface_data['device'],
                'filename' : '05-general-' ~ interface_data['device'],
                'bond': 'bond0',
                'link_config_overrides': {
                  'Match': {
                    'MACAddress': interface_data['macaddress']
                  }
                }
               })
  %}
  {% endfor %}
  {% set bond_vlans = ['vlan-mgmt'] %}
  {% if inventory_hostname in (groups['compute_hosts'] + groups['storage_hosts']) %}
  {%   set _ = bond_vlans.append('vlan-stor') %}
  {% endif %}
  {% if inventory_hostname in groups['haproxy_hosts'] %}
  {%   set _ = bond_vlans.append('vlan-public-api') %}
  {% endif %}
  {% if inventory_hostname in groups['compute_hosts'] %}
  {%   set _ = bond_vlans.append('vlan-tunnel') %}
  {% endif %}
  {% set _ = struct.append({
              'interface': 'bond0',
              'filename': '05-general-bond0',
              'vlan': bond_vlans
            })
  %}
  {{ struct }}

_systemd_networkd_mgmt_networks:
  - interface: "vlan-mgmt"
    bridge: "{{ management_bridge }}"
    filename: 10-openstack-vlan-mgmt
  - interface: "{{ management_bridge }}"
    address: "{{ management_address }}"
    netmask: "{{ cidr_networks['management'] | ansible.utils.ipaddr('netmask') }}"
    filename: "11-openstack-{{ management_bridge }}"

_systemd_networkd_storage_networks:
  - interface: "vlan-stor"
    bridge: "br-storage"
    filename: 12-openstack-vlan-stor
  - interface: "br-storage"
    address: "{{ cidr_networks['storage_' ~ az_name] | ansible.utils.ipmath(_management_rank) }}"
    netmask: "{{ cidr_networks['storage_' ~ az_name] | ansible.utils.ipaddr('netmask') }}"
    filename: "13-openstack-br-storage"

_systemd_networkd_tunnel_networks:
  - interface: "vlan-tunnel"
    filename: 16-openstack-vlan-tunnel
    address: "{{ cidr_networks['tunnel_' ~ az_name] | ansible.utils.ipmath(_management_rank) }}"
    netmask: "{{ cidr_networks['tunnel_' ~ az_name] | ansible.utils.ipaddr('netmask') }}"
    static_routes: |-
      {% set routes = [] %}
      {% set tunnel_cidrs = cidr_networks | dict2items | selectattr('key', 'match', 'tunnel_az[0-9]') | map(attribute='value') %}
      {% set gateway = cidr_networks['tunnel_' ~ az_name] | ansible.utils.ipaddr('1') | ansible.utils.ipaddr('address') %}
      {% for cidr in tunnel_cidrs | reject('eq', cidr_networks['tunnel_' ~ az_name]) %}
      {%   set _ = routes.append({'cidr': cidr, 'gateway': gateway}) %}
      {% endfor %}
      {{ routes }}

_systemd_networkd_pub_api_networks:
  - interface: "vlan-public-api"
    bridge: "br-public-api"
    filename: 17-openstack-vlan-public-api
  - interface: "br-public-api"
    filename: "18-openstack-br-public-api"

openstack_hosts_systemd_networkd_networks: |-
  {% set networks = [] %}
  {% if is_metal %}
  {%   set _ = networks.extend(_systemd_networkd_mgmt_networks + _systemd_networkd_bonded_networks) %}
  {%   if inventory_hostname in (groups['compute_hosts'] + groups['storage_hosts']) %}
  {%     set _ = networks.extend(_systemd_networkd_storage_networks) %}
  {%   endif %}
  {%   if inventory_hostname in groups['compute_hosts'] %}
  {%     set _ = networks.extend(_systemd_networkd_tunnel_networks) %}
  {%   endif %}
  {%   if inventory_hostname in groups['haproxy_hosts'] %}
  {%     set _ = networks.extend(_systemd_networkd_pub_api_networks) %}
  {%   endif %}
  {% endif %}
  {{ networks }}

Настройка развертывания

Индивидуальная настройка окружения

Развернутые файлы в /etc/openstack_deploy/env.d позволяют настраивать группы Ansible.

Для развертывания HAProxy в контейнере нам необходимо создать файл /etc/openstack_deploy/env.d/haproxy.yml со следующим содержимым:

---
# This file contains an example to show how to set
# the cinder-volume service to run in a container.
#
# Important note:
# In most cases you need to ensure that default route inside of the
# container doesn't go through eth0, which is part of lxcbr0 and
# SRC nat-ed. You need to pass "public" VIP interface inside of the
# container and ensure "default" route presence on it.

container_skel:
  haproxy_container:
    properties:
      is_metal: false

Поскольку мы используем Ceph для этой среды, cinder-volume запускается в контейнере на хостах Ceph Monitor. Чтобы добиться этого, реализуйте /etc/openstack_deploy/env.d/cinder.yml со следующим содержимым:

---
# This file contains an example to show how to set
# the cinder-volume service to run in a container.
#
# Important note:
# When using LVM or any iSCSI-based cinder backends, such as NetApp with
# iSCSI protocol, the cinder-volume service *must* run on metal.
# Reference: https://bugs.launchpad.net/ubuntu/+source/lxc/+bug/1226855

container_skel:
  cinder_volumes_container:
    properties:
      is_metal: false

Чтобы иметь возможность выполнять плейбуки только для хостов в рамках одной зоны доступности, а также задавать переменные, специфичные для конкретной AZ, необходимо определить группы. Для этого создайте файл /etc/openstack_deploy/env.d/az.yml со следующим содержимым:

---

component_skel:
  az1_containers:
    belongs_to:
      - az1_all
  az1_hosts:
    belongs_to:
      - az1_all

  az2_containers:
    belongs_to:
      - az2_all
  az2_hosts:
    belongs_to:
      - az2_all

  az3_containers:
    belongs_to:
      - az3_all
  az3_hosts:
    belongs_to:
      - az3_all

container_skel:
  az1_containers:
    properties:
      is_nest: true

  az2_containers:
    properties:
      is_nest: true

  az3_containers:
    properties:
      is_nest: true

Пример выше создаст следующие группы:

• azN_hosts, которые будет содержать только физические узлы

• azN_containers that will contain all containers that are spawned on bare metal nodes, that are part of the pod

• azN_all that will contain azN_hosts and azN_containers members

Нам также необходимо определить совершенно новый набор групп для Ceph, чтобы развернуть несколько его независимых инстансов.

Для этого создайте файл /etc/openstack_deploy/env.d/ceph.yml с следующим содержанием:

---
component_skel:
  # Ceph MON
  ceph_mon_az1:
    belongs_to:
      - ceph_mon
      - ceph_all
      - az1_all
  ceph_mon_az2:
    belongs_to:
      - ceph_mon
      - ceph_all
      - az2_all
  ceph_mon_az3:
    belongs_to:
      - ceph_mon
      - ceph_all
      - az3_all

  # Ceph OSD
  ceph_osd_az1:
    belongs_to:
      - ceph_osd
      - ceph_all
      - az1_all
  ceph_osd_az2:
    belongs_to:
      - ceph_osd
      - ceph_all
      - az2_all
  ceph_osd_az3:
    belongs_to:
      - ceph_osd
      - ceph_all
      - az3_all

  # Ceph RGW
  ceph_rgw_az1:
    belongs_to:
      - ceph_rgw
      - ceph_all
      - az1_all
  ceph_rgw_az2:
    belongs_to:
      - ceph_rgw
      - ceph_all
      - az2_all
  ceph_rgw_az3:
    belongs_to:
      - ceph_rgw
      - ceph_all
      - az3_all

container_skel:
  # Ceph MON
  ceph_mon_container_az1:
    belongs_to:
      - az1_ceph_mon_containers
    contains:
      - ceph_mon_az1
  ceph_mon_container_az2:
    belongs_to:
      - az2_ceph_mon_containers
    contains:
      - ceph_mon_az2
  ceph_mon_container_az3:
    belongs_to:
      - az3_ceph_mon_containers
    contains:
      - ceph_mon_az3

  # Ceph RGW
  ceph_rgw_container_az1:
    belongs_to:
      - az1_ceph_rgw_containers
    contains:
      - ceph_rgw_az1
  ceph_rgw_container_az2:
    belongs_to:
      - az2_ceph_rgw_containers
    contains:
      - ceph_rgw_az2
  ceph_rgw_container_az3:
    belongs_to:
      - az3_ceph_rgw_containers
    contains:
      - ceph_rgw_az3

  # Ceph OSD
  ceph_osd_container_az1:
    belongs_to:
      - az1_ceph_osd_containers
    contains:
      - ceph_osd_az1
    properties:
      is_metal: true
  ceph_osd_container_az2:
    belongs_to:
      - az2_ceph_osd_containers
    contains:
      - ceph_osd_az2
    properties:
      is_metal: true
  ceph_osd_container_az3:
    belongs_to:
      - az3_ceph_osd_containers
    contains:
      - ceph_osd_az3
    properties:
      is_metal: true


physical_skel:
  # Ceph MON
  az1_ceph_mon_containers:
    belongs_to:
      - all_containers
  az1_ceph_mon_hosts:
    belongs_to:
      - hosts
  az2_ceph_mon_containers:
    belongs_to:
      - all_containers
  az2_ceph_mon_hosts:
    belongs_to:
      - hosts
  az3_ceph_mon_containers:
    belongs_to:
      - all_containers
  az3_ceph_mon_hosts:
    belongs_to:
      - hosts

  # Ceph OSD
  az1_ceph_osd_containers:
    belongs_to:
      - all_containers
  az1_ceph_osd_hosts:
    belongs_to:
      - hosts
  az2_ceph_osd_containers:
    belongs_to:
      - all_containers
  az2_ceph_osd_hosts:
    belongs_to:
      - hosts
  az3_ceph_osd_containers:
    belongs_to:
      - all_containers
  az3_ceph_osd_hosts:
    belongs_to:
      - hosts

  # Ceph RGW
  az1_ceph_rgw_containers:
    belongs_to:
      - all_containers
  az1_ceph_rgw_hosts:
    belongs_to:
      - hosts
  az2_ceph_rgw_containers:
    belongs_to:
      - all_containers
  az2_ceph_rgw_hosts:
    belongs_to:
      - hosts
  az3_ceph_rgw_containers:
    belongs_to:
      - all_containers
  az3_ceph_rgw_hosts:
    belongs_to:
      - hosts

Настройка окружения

Файл /etc/openstack_deploy/openstack_user_config.yml определяет, как будет выглядеть окружение.

Для каждой AZ необходимо будет определить группу, содержащую все хосты в этой AZ.

В рамках определённых сетей провайдера параметр address_prefix используется для переопределения префикса ключа, который добавляется к каждому хосту и содержит информацию об IP адресе. Для сетей container, tunnel и storage используются префиксы, специфичные для каждой зоны доступности. Параметр reference_group содержит имя ранее определённой группы AZ и используется для ограничения области действия (scope) каждой сети провайдера этой группой.

Якоря и алиасы YAML широко используются в примере ниже для заполнения всех групп, которые могут стать удобными, одновременно не повторяя определения хостов каждый раз. Вы можете прочитать больше по теме в Ansible Documentation

Следующая настройка описывает устройство данного окружения.

---

cidr_networks: &os_cidrs
  management: 172.29.236.0/22
  tunnel_az1: 172.29.240.0/24
  tunnel_az2: 172.29.241.0/24
  tunnel_az3: 172.29.242.0/24
  storage_az1: 172.29.244.0/24
  storage_az2: 172.29.245.0/24
  storage_az3: 172.29.246.0/24
  public_api_vip: 203.0.113.0/28

used_ips:
  # management network - openstack VIPs
  - "172.29.236.1,172.29.236.30"
  # management network - other hosts not managed by OSA dynamic inventory
  - "172.29.238.0,172.29.239.255"
  # storage network - reserved for ceph hosts
  - "172.29.244.200,172.29.244.250"
  - "172.29.245.200,172.29.245.250"
  - "172.29.246.200,172.29.246.250"
  # public_api
  - "203.0.113.1,203.0.113.10"

global_overrides:
  internal_lb_vip_address: internal.example.cloud
  external_lb_vip_address: example.cloud
  management_bridge: "br-mgmt"
  cidr_networks: *os_cidrs
  provider_networks:
    - network:
        group_binds:
          - all_containers
          - hosts
        type: "raw"
        container_bridge: "br-mgmt"
        container_interface: "eth1"
        container_type: "veth"
        ip_from_q: "management"
        is_management_address: true
    - network:
        container_bridge: "br-storage"
        container_type: "veth"
        container_interface: "eth2"
        ip_from_q: "storage_az1"
        address_prefix: "storage_az1"
        type: "raw"
        group_binds:
          - cinder_volume
          - nova_compute
          - ceph_all
        reference_group: "az1_all"
    - network:
        container_bridge: "br-storage"
        container_type: "veth"
        container_interface: "eth2"
        ip_from_q: "storage_az2"
        address_prefix: "storage_az2"
        type: "raw"
        group_binds:
          - cinder_volume
          - nova_compute
          - ceph_all
        reference_group: "az2_all"
    - network:
        container_bridge: "br-storage"
        container_type: "veth"
        container_interface: "eth2"
        ip_from_q: "storage_az3"
        address_prefix: "storage_az3"
        type: "raw"
        group_binds:
          - cinder_volume
          - nova_compute
          - ceph_all
        reference_group: "az3_all"
    - network:
        container_bridge: "vlan-tunnel"
        container_type: "veth"
        container_interface: "eth4"
        ip_from_q: "tunnel_az1"
        address_prefix: "tunnel"
        type: "raw"
        group_binds:
          - neutron_ovn_controller
        reference_group: "az1_all"
    - network:
        container_bridge: "vlan-tunnel"
        container_type: "veth"
        container_interface: "eth4"
        ip_from_q: "tunnel_az2"
        address_prefix: "tunnel"
        type: "raw"
        group_binds:
          - neutron_ovn_controller
        reference_group: "az2_all"
    - network:
        container_bridge: "vlan-tunnel"
        container_type: "veth"
        container_interface: "eth4"
        ip_from_q: "tunnel_az3"
        address_prefix: "tunnel"
        type: "raw"
        group_binds:
          - neutron_ovn_controller
        reference_group: "az3_all"
    - network:
        group_binds:
          - haproxy
        type: "raw"
        container_bridge: "br-public-api"
        container_interface: "eth20"
        container_type: "veth"
        ip_from_q: public_api_vip
        static_routes:
          - cidr: 0.0.0.0/0
            gateway: 203.0.113.1

### conf.d configuration ###

# Control plane
az1_controller_hosts: &controller_az1
  infra1:
    ip: 172.29.236.11

az2_controller_hosts: &controller_az2
  infra2:
    ip: 172.29.236.12

az3_controller_hosts: &controller_az3
  infra3:
    ip: 172.29.236.13

# Computes

## AZ1
az1_shared_compute_hosts: &shared_computes_az1
  az1_compute1:
    ip: 172.29.237.11
  az1_compute2:
    ip: 172.29.237.12

az1_pinned_compute_hosts: &pinned_computes_az1
  az1_pin_compute1:
    ip: 172.29.237.13
  az1_pin_compute2:
    ip: 172.29.237.14

## AZ2

az2_shared_compute_hosts: &shared_computes_az2
  az2_compute1:
    ip: 172.29.238.11
  az2_compute2:
    ip: 172.29.238.12

## AZ3
az3_shared_compute_hosts: &shared_computes_az3
  az3_compute1:
    ip: 172.29.239.11
  az3_compute2:
    ip: 172.29.239.12

# Storage

## AZ1
az1_storage_hosts: &storage_az1
  az1_ceph1:
    ip: 172.29.237.201
  az1_ceph2:
    ip: 172.29.237.202
  az1_ceph3:
    ip: 172.29.237.203

## AZ2
az2_storage_hosts: &storage_az2
  az2_ceph1:
    ip: 172.29.238.201
  az2_ceph2:
    ip: 172.29.238.202
  az2_ceph3:
    ip: 172.29.238.203

## AZ3
az3_storage_hosts: &storage_az3
  az3_ceph1:
    ip: 172.29.239.201
  az3_ceph2:
    ip: 172.29.239.202
  az3_ceph3:
    ip: 172.29.239.203

# AZ association

az1_compute_hosts: &compute_hosts_az1
  <<: [*shared_computes_az1, *pinned_computes_az1]

az2_compute_hosts: &compute_hosts_az2
  <<: *shared_computes_az2

az3_compute_hosts: &compute_hosts_az3
  <<: *shared_computes_az3

az1_hosts:
  <<: [*compute_hosts_az1, *controller_az1, *storage_az1]

az2_hosts:
  <<: [*compute_hosts_az2, *controller_az2, *storage_az2]

az3_hosts:
  <<: [*compute_hosts_az3, *controller_az3, *storage_az3]

# Final mappings
shared_infra_hosts: &controllers
  <<: [*controller_az1, *controller_az2, *controller_az3]

repo_infra_hosts: *controllers
memcaching_hosts: *controllers
database_hosts: *controllers
mq_hosts: *controllers
operator_hosts: *controllers
identity_hosts: *controllers
image_hosts: *controllers
dashboard_hosts: *controllers
compute_infra_hosts: *controllers
placement_infra_hosts: *controllers
storage_infra_hosts: *controllers
network_infra_hosts: *controllers
network_northd_hosts: *controllers
coordination_hosts: *controllers

compute_hosts: &computes
  <<: [*compute_hosts_az1, *compute_hosts_az2, *compute_hosts_az3]

pinned_compute_hosts:
  <<: *pinned_computes_az1

shared_compute_hosts:
  <<: [*shared_computes_az1, *shared_computes_az2, *shared_computes_az3]

network_gateway_hosts: *computes

storage_hosts: &storage
  <<: [*storage_az1, *storage_az2, *storage_az3]

az1_ceph_osd_hosts:
  <<: *storage_az1

az2_ceph_osd_hosts:
  <<: *storage_az2

az3_ceph_osd_hosts:
  <<: *storage_az3

az1_ceph_mon_hosts:
  <<: *storage_az1

az2_ceph_mon_hosts:
  <<: *storage_az2

az3_ceph_mon_hosts:
  <<: *storage_az3

az1_ceph_rgw_hosts:
  <<: *storage_az1

az2_ceph_rgw_hosts:
  <<: *storage_az2

az3_ceph_rgw_hosts:
  <<: *storage_az3

Пользовательские переменные

Чтобы правильно настроить зоны доступности, нам нужно использовать `` group_vars`` и определить имя зоны доступности, используемое там для каждой AZ. Для этого создайте файлы:

• /etc/openstack_deploy/group_vars/az1_all.yml

• /etc/openstack_deploy/group_vars/az2_all.yml

• /etc/openstack_deploy/group_vars/az3_all.yml

С содержимым как указано ниже, где N должен быть номером AZ в зависимости от файла:

az_name: azN

Что касается этой среды, то балансировщик нагрузки создается в контейнерах LXC на хостах инфраструктуры, где нам нужно обеспечить отсутствие маршрута по умолчанию на интерфейсе eth0. Чтобы этого не произошло, мы переопределяем lxc_container_networks в файле /etc/openstack_deploy/group_vars/haproxy/lxc_network.yml:

---
lxc_container_networks:
  lxcbr0_address:
    bridge: "{{ lxc_net_bridge | default('lxcbr0') }}"
    bridge_type: "{{ lxc_net_bridge_type | default('linuxbridge') }}"
    interface: eth0
    type: veth
    dhcp_use_routes: False

Next, we want to secure HAProxy pointing always to the backend which is considered as «local» to the HAProxy. For that we switch balancing algorithm to first and order re-backends so that the one from current Availability Zone appears to be the first in the list. This can be done by creating file /etc/openstack_deploy/group_vars/haproxy/backend_overrides.yml with content:

---

haproxy_drain: true
haproxy_ssl_all_vips: true
haproxy_bind_external_lb_vip_interface: eth20
haproxy_bind_internal_lb_vip_interface: eth1
haproxy_bind_external_lb_vip_address: "*"
haproxy_bind_internal_lb_vip_address: "*"
haproxy_vip_binds:
  - address: "{{ haproxy_bind_external_lb_vip_address }}"
    interface: "{{ haproxy_bind_external_lb_vip_interface }}"
    type: external
  - address: "{{ haproxy_bind_internal_lb_vip_address }}"
    interface: "{{ haproxy_bind_internal_lb_vip_interface }}"
    type: internal

haproxy_cinder_api_service_overrides:
  haproxy_backend_nodes: "{{ groups['cinder_api'] | select('in', groups[az_name ~ '_containers']) | union(groups['cinder_api']) | unique | default([]) }}"
  haproxy_balance_alg: first
  haproxy_limit_hosts: "{{ groups['haproxy_all'] | intersect(groups[az_name ~ '_all']) }}"

haproxy_horizon_service_overrides:
  haproxy_backend_nodes: "{{ groups['horizon_all'] | select('in', groups[az_name ~ '_containers']) | union(groups['horizon_all']) | unique | default([]) }}"
  haproxy_balance_alg: first
  haproxy_limit_hosts: "{{ groups['haproxy_all'] | intersect(groups[az_name ~ '_all']) }}"

haproxy_keystone_service_overrides:
  haproxy_backend_nodes: "{{ groups['keystone_all'] | select('in', groups[az_name ~ '_containers']) | union(groups['keystone_all']) | unique | default([]) }}"
  haproxy_balance_alg: first
  haproxy_limit_hosts: "{{ groups['haproxy_all'] | intersect(groups[az_name ~ '_all']) }}"

haproxy_neutron_server_service_overrides:
  haproxy_backend_nodes: "{{ groups['neutron_server'] | select('in', groups[az_name ~ '_containers']) | union(groups['neutron_server']) | unique | default([]) }}"
  haproxy_balance_alg: first
  haproxy_limit_hosts: "{{ groups['haproxy_all'] | intersect(groups[az_name ~ '_all']) }}"

haproxy_nova_api_compute_service_overrides:
  haproxy_backend_nodes: "{{ groups['nova_api_os_compute'] | select('in', groups[az_name ~ '_containers']) | union(groups['nova_api_os_compute']) | unique | default([]) }}"
  haproxy_balance_alg: first
  haproxy_limit_hosts: "{{ groups['haproxy_all'] | intersect(groups[az_name ~ '_all']) }}"

haproxy_nova_api_metadata_service_overrides:
  haproxy_backend_nodes: "{{ groups['nova_api_metadata'] | select('in', groups[az_name ~ '_containers']) | union(groups['nova_api_metadata']) | unique | default([]) }}"
  haproxy_balance_alg: first
  haproxy_limit_hosts: "{{ groups['haproxy_all'] | intersect(groups[az_name ~ '_all']) }}"

haproxy_placement_service_overrides:
  haproxy_backend_nodes: "{{ groups['placement_all'] | select('in', groups[az_name ~ '_containers']) | union(groups['placement_all']) | unique | default([]) }}"
  haproxy_balance_alg: first
  haproxy_limit_hosts: "{{ groups['haproxy_all'] | intersect(groups[az_name ~ '_all']) }}"

haproxy_repo_service_overrides:
  haproxy_backend_nodes: "{{ groups['repo_all'] | select('in', groups[az_name ~ '_containers']) | union(groups['repo_all']) | unique | default([]) }}"
  haproxy_balance_alg: first
  haproxy_limit_hosts: "{{ groups['haproxy_all'] | intersect(groups[az_name ~ '_all']) }}"

Нам также нужно определить несколько дополнительных инстансов Keepalived для обеспечения подхода DNS RR, а также настроить Keepalived в unicast режиме. Для этого создайте файл /etc/openstack_deploy/group_vars/haproxy/keepalived.yml со следующим содержимым:

---

haproxy_keepalived_external_vip_cidr_az1: 203.0.113.5/32
haproxy_keepalived_external_vip_cidr_az2: 203.0.113.6/32
haproxy_keepalived_external_vip_cidr_az3: 203.0.113.7/32
haproxy_keepalived_internal_vip_cidr_az1: 172.29.236.21/32
haproxy_keepalived_internal_vip_cidr_az2: 172.29.236.22/32
haproxy_keepalived_internal_vip_cidr_az3: 172.29.236.23/32
haproxy_keepalived_external_interface: "{{ haproxy_bind_external_lb_vip_interface }}"
haproxy_keepalived_internal_interface: "{{ haproxy_bind_internal_lb_vip_interface }}"

keepalived_unicast_peers:
  internal: |-
    {% set peers = [] %}
    {% for addr in groups['haproxy'] | map('extract', hostvars, ['container_networks', 'management_address']) %}
    {%   set _ = peers.append((addr['address'] ~ '/' ~ addr['netmask']) | ansible.utils.ipaddr('host/prefix')) %}
    {% endfor %}
    {{ peers }}
  external: |-
    {% set peers = [] %}
    {% for addr in groups['haproxy'] | map('extract', hostvars, ['container_networks', 'public_api_vip_address']) %}
    {%   set _ = peers.append((addr['address'] ~ '/' ~ addr['netmask']) | ansible.utils.ipaddr('host/prefix')) %}
    {% endfor %}
    {{ peers }}

keepalived_internal_unicast_src_ip: >-
  {{ (management_address ~ '/' ~ container_networks['management_address']['netmask']) | ansible.utils.ipaddr('host/prefix') }}
keepalived_external_unicast_src_ip: >-
  {{ (container_networks['public_api_vip_address']['address'] ~ '/' ~ container_networks['public_api_vip_address']['netmask']) | ansible.utils.ipaddr('host/prefix') }}

keepalived_instances:
  az1-external:
    interface: "{{ haproxy_keepalived_external_interface | default(management_bridge) }}"
    state: "{{ (inventory_hostname in groups['az1_all']) | ternary('MASTER', 'BACKUP') }}"
    virtual_router_id: 40
    priority: "{{ (inventory_hostname in groups['az1_all']) | ternary(200, (groups['haproxy']|length-groups['haproxy'].index(inventory_hostname))*50) }}"
    vips:
      - "{{ haproxy_keepalived_external_vip_cidr_az1 | default('169.254.1.1/24')  }} dev {{ haproxy_keepalived_external_interface | default(management_bridge) }}"
    track_scripts: "{{ keepalived_scripts | dict2items | json_query('[*].{name: key, instance: value.instance}') | rejectattr('instance', 'equalto', 'internal') | map(attribute='name') | list }}"
    unicast_src_ip: "{{ keepalived_external_unicast_src_ip }}"
    unicast_peers: "{{ keepalived_unicast_peers['external'] | difference([keepalived_external_unicast_src_ip]) }}"
  az1-internal:
    interface: "{{ haproxy_keepalived_internal_interface | default(management_bridge) }}"
    state: "{{ (inventory_hostname in groups['az1_all']) | ternary('MASTER', 'BACKUP') }}"
    virtual_router_id: 41
    priority: "{{ (inventory_hostname in groups['az1_all']) | ternary(200, (groups['haproxy']|length-groups['haproxy'].index(inventory_hostname))*50) }}"
    vips:
      - "{{ haproxy_keepalived_internal_vip_cidr_az1 | default('169.254.2.1/24') }} dev {{ haproxy_keepalived_internal_interface | default(management_bridge) }}"
    track_scripts: "{{ keepalived_scripts | dict2items | json_query('[*].{name: key, instance: value.instance}') | rejectattr('instance', 'equalto', 'external') | map(attribute='name') | list }}"
    unicast_src_ip: "{{ keepalived_internal_unicast_src_ip }}"
    unicast_peers: "{{ keepalived_unicast_peers['internal'] | difference([keepalived_internal_unicast_src_ip]) }}"

  az2-external:
    interface: "{{ haproxy_keepalived_external_interface | default(management_bridge) }}"
    state: "{{ (inventory_hostname in groups['az2_all']) | ternary('MASTER', 'BACKUP') }}"
    virtual_router_id: 42
    priority: "{{ (inventory_hostname in groups['az2_all']) | ternary(200, (groups['haproxy']|length-groups['haproxy'].index(inventory_hostname))*50) }}"
    vips:
      - "{{ haproxy_keepalived_external_vip_cidr_az2 | default('169.254.1.1/24')  }} dev {{ haproxy_keepalived_external_interface | default(management_bridge) }}"
    track_scripts: "{{ keepalived_scripts | dict2items | json_query('[*].{name: key, instance: value.instance}') | rejectattr('instance', 'equalto', 'internal') | map(attribute='name') | list }}"
    unicast_src_ip: "{{ keepalived_external_unicast_src_ip }}"
    unicast_peers: "{{ keepalived_unicast_peers['external'] | difference([keepalived_external_unicast_src_ip]) }}"
  az2-internal:
    interface: "{{ haproxy_keepalived_internal_interface | default(management_bridge) }}"
    state: "{{ (inventory_hostname in groups['az2_all']) | ternary('MASTER', 'BACKUP') }}"
    virtual_router_id: 43
    priority: "{{ (inventory_hostname in groups['az2_all']) | ternary(200, (groups['haproxy']|length-groups['haproxy'].index(inventory_hostname))*50) }}"
    vips:
      - "{{ haproxy_keepalived_internal_vip_cidr_az2 | default('169.254.2.1/24') }} dev {{ haproxy_keepalived_internal_interface | default(management_bridge) }}"
    track_scripts: "{{ keepalived_scripts | dict2items | json_query('[*].{name: key, instance: value.instance}') | rejectattr('instance', 'equalto', 'external') | map(attribute='name') | list }}"
    unicast_src_ip: "{{ keepalived_internal_unicast_src_ip }}"
    unicast_peers: "{{ keepalived_unicast_peers['internal'] | difference([keepalived_internal_unicast_src_ip]) }}"

  az3-external:
    interface: "{{ haproxy_keepalived_external_interface | default(management_bridge) }}"
    state: "{{ (inventory_hostname in groups['az3_all']) | ternary('MASTER', 'BACKUP') }}"
    virtual_router_id: 44
    priority: "{{ (inventory_hostname in groups['az3_all']) | ternary(200, (groups['haproxy']|length-groups['haproxy'].index(inventory_hostname))*50) }}"
    vips:
      - "{{ haproxy_keepalived_external_vip_cidr_az3 | default('169.254.1.1/24')  }} dev {{ haproxy_keepalived_external_interface | default(management_bridge) }}"
    track_scripts: "{{ keepalived_scripts | dict2items | json_query('[*].{name: key, instance: value.instance}') | rejectattr('instance', 'equalto', 'internal') | map(attribute='name') | list }}"
    unicast_src_ip: "{{ keepalived_external_unicast_src_ip }}"
    unicast_peers: "{{ keepalived_unicast_peers['external'] | difference([keepalived_external_unicast_src_ip]) }}"
  az3-internal:
    interface: "{{ haproxy_keepalived_internal_interface | default(management_bridge) }}"
    state: "{{ (inventory_hostname in groups['az3_all']) | ternary('MASTER', 'BACKUP') }}"
    virtual_router_id: 45
    priority: "{{ (inventory_hostname in groups['az3_all']) | ternary(200, (groups['haproxy']|length-groups['haproxy'].index(inventory_hostname))*50) }}"
    vips:
      - "{{ haproxy_keepalived_internal_vip_cidr_az3 | default('169.254.2.1/24') }} dev {{ haproxy_keepalived_internal_interface | default(management_bridge) }}"
    track_scripts: "{{ keepalived_scripts | dict2items | json_query('[*].{name: key, instance: value.instance}') | rejectattr('instance', 'equalto', 'external') | map(attribute='name') | list }}"
    unicast_src_ip: "{{ keepalived_internal_unicast_src_ip }}"
    unicast_peers: "{{ keepalived_unicast_peers['internal'] | difference([keepalived_internal_unicast_src_ip]) }}"

Чтобы добавить поддержку нескольких вычислительных коэффициентов (с CPU overcommit и привязанным CPU), необходимо создать файл /etc/openstack_deploy/group_vars/pinned_compute_hosts со следующим содержимым:

nova_cpu_allocation_ratio: 1.0
nova_ram_allocation_ratio: 1.0

Rest of variables can be defined in /etc/openstack_deploy/user_variables.yml, but a lot of them will be referencing az_name variable, so it’s presence (along with corresponding groups) are vital for this scenario.

---
# Set a different scheduling AZ name on each controller
# You can change that to a specific AZ name which will be used as default one
default_availability_zone: "{{ az_name }}"

# Defining unique internal VIP in hosts per AZ
_openstack_internal_az_vip: "{{ hostvars[groups['haproxy'][0]]['haproxy_keepalived_internal_vip_cidr_' ~ az_name] | ansible.utils.ipaddr('address') }}"
openstack_host_custom_hosts_records: "{{ _openstack_services_fqdns['internal'] | map('regex_replace', '^(.*)$', _openstack_internal_az_vip ~ ' \\1') }}"

# Use local to AZ memcached inside of AZ
memcached_servers: >-
  {{
    groups['memcached'] | intersect(groups[az_name ~ '_containers'])
      | map('extract', hostvars, 'management_address')
      | map('regex_replace', '(.+)', '\1:' ~ memcached_port)
      | list | join(',')
  }}

# Ceph-Ansible variables
ceph_cluster_name: "ceph-{{ az_name }}"
ceph_keyrings_dir: "/etc/openstack_deploy/ceph/{{ ceph_cluster_name }}"
ceph_conf_file: "{{ lookup('file', ceph_keyrings_dir ~ '/ceph.conf') }}"
cluster: "{{ ceph_cluster_name }}"
cluster_network: "{{ public_network }}"
monitor_address: "{{ container_networks['storage_address']['address'] }}"
mon_group_name: "ceph_mon_{{ az_name }}"
mgr_group_name: "{{ mon_group_name }}"
osd_group_name: "ceph_osd_{{ az_name }}"
public_network: "{{ cidr_networks['storage_' ~ az_name] }}"
rgw_group_name: "ceph_rgw_{{ az_name }}"
rgw_zone: "{{ az_name }}"

# Cinder variables
cinder_active_active_cluster_name: "{{ ceph_cluster_name }}"
cinder_default_availability_zone: "{{ default_availability_zone }}"
cinder_storage_availability_zone: "{{ az_name }}"

# Glance to use Swift as a backend
glance_default_store: swift
glance_use_uwsgi: False

# Neutron variables
neutron_availability_zone: "{{ az_name }}"
neutron_default_availability_zones:
  - az1
  - az2
  - az3
neutron_ovn_distributed_fip: True
neutron_plugin_type: ml2.ovn
neutron_plugin_base:
  - ovn-router
  - qos
  - auto_allocate
neutron_ml2_drivers_type: geneve,vlan
neutron_provider_networks:
  network_types: "{{ neutron_ml2_drivers_type }}"
  network_geneve_ranges: "1:65000"
  network_vlan_ranges: >-
    vlan:100:200
  network_mappings: "vlan:br-vlan"
  network_interface_mappings: "br-vlan:bond0"

# Nova variables
nova_cinder_rbd_inuse: True
nova_glance_rbd_inuse: false
nova_libvirt_images_rbd_pool: ""
nova_libvirt_disk_cachemodes: network=writeback,file=directsync
nova_libvirt_hw_disk_discard: unmap
nova_nova_conf_overrides:
  DEFAULT:
    default_availability_zone: "{{ default_availability_zone }}"
    default_schedule_zone: "{{ default_availability_zone }}"
  cinder:
    cross_az_attach: false

# Create required aggregates and flavors
cpu_pinned_flavors:
  specs:
    - name: pinned.small
      vcpus: 2
      ram: 2048
    - name: pinned.medium
      vcpus: 4
      ram: 8192
  extra_specs:
    hw:cpu_policy: dedicated
    hw:vif_multiqueue_enabled: 'true'
    trait:CUSTOM_PINNED_CPU: required

cpu_shared_flavors:
  specs:
    - name: shared.small
      vcpus: 1
      ram: 1024
    - name: shared.medium
      vcpus: 2
      ram: 4096

openstack_user_compute:
  flavors:
    - "{{ cpu_shared_flavors }}"
    - "{{ cpu_pinned_flavors }}"
  aggregates:
    - name: az1-shared
      hosts: "{{ groups['az1_shared_compute_hosts'] }}"
      availability_zone: az1
    - name: az1-pinned
      hosts: "{{ groups['az1_pinned_compute_hosts'] }}"
      availability_zone: az1
      metadata:
        trait:CUSTOM_PINNED_CPU: required
        pinned-cpu: 'true'
    - name: az2-shared
      hosts: "{{ groups['az2_shared_compute_hosts'] }}"
      availability_zone: az2
    - name: az3-shared
      hosts: "{{ groups['az3_shared_compute_hosts'] }}"
      availability_zone: az3
